Система аэрогазового контроля SMP-NT

Краткое описание:

Система аэрогазового контроля обеспечивает непрерывный автоматический контроль за параметрами шахтной атмосферы, обнаружение подземных пожаров и управляет работой установок для поддержания безопасного аэрогазового режима. Передача данных осуществляется по оптоволоконной линии передачи данных. Данный канал связи защищен от электромагнитных помех, и гарантирует передачу информации на большие расстояния, что становится актуальным для применении в шахтах. Однако возможно построение системы по телефонной паре с питанием с поверхности. Система имеет модульное строение, что хорошо сказывается на её расширяемости. При построении системы, возможно, применять любую топологию сети: звезда, двойная звезда, кольцо, двойное кольцо.

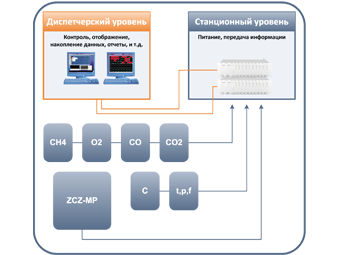

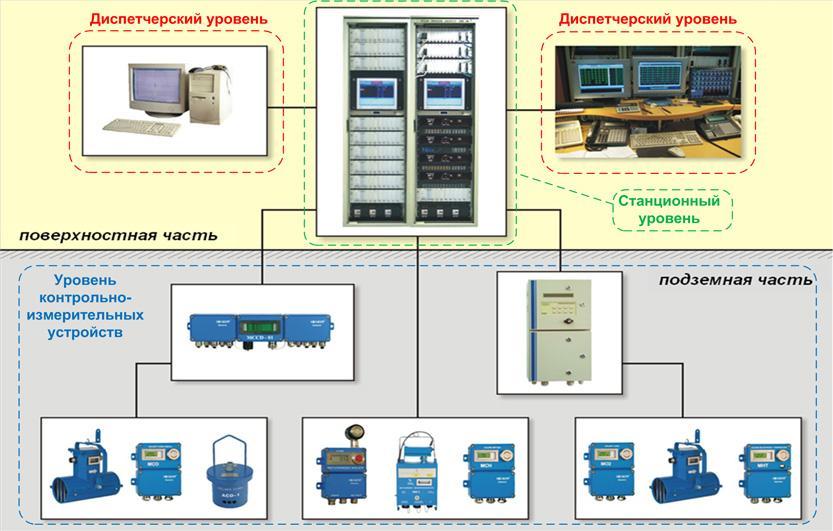

Условно система состоит из трех частей

Функционал диспетчерского уровня:

  • Визуализация данных с контрольно-измерительных устройств
  • Управление работой контрольно-измерительных устройств
  • Доступ к данным, хранящимся в базах данных
  • Составление сложных отчетов и сопоставлений
  • Представления хранящихся данных другим системам диспетчерского надзора более высокого уровня






Станционный уровень: Станционный уровень состоит из телеметрических станций CMC-4, оборудованных модулями питания-связи типа MZT. Модули MZT обеспечивают искробезопасное питания контрольно-измерительных устройств, а также участвуют в коммуникации между поверхностной и подземной частью системы.



Уровень контрольно-измерительных устройств:

В состав уровня измерительных устройств и концентраторов данных входят:

  • Датчики окиси углерода
  • Датчики кислорода
  • Датчики температуры и влажности
  • Датчики разности давлений
  • Датчики скорости воздуха
  • Датчики запыленности
  • Датчики углекислого газа.
