Краткое описание:

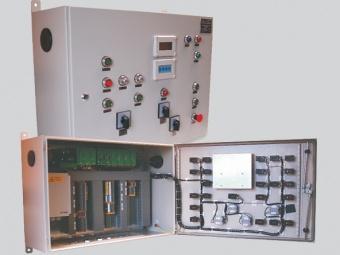

Искробезопасные командоконтроллеры ET2000, MDJ315, MDJ6001 предназначены для управления технологическими процессами в шахтах и рудниках. Они предназначены для работать в шахтах опасных по взрыву метана и угольный пыли.
Командоконтроллер превосходно себя зарекомендовал в системе стволовой сигнализации, а также в системе управления околоствольным оборудованием, маневровыми узкоколейными железными дорогами. ET2000 изготавливается в двух модификациях редундатная и одинарная. В редундантном варианте командоконтроллер оснащается двумя центральными модулями.
Краткие технические характеристики ET2000:
- Напряжение питания от 10 до 28В, малое потребление тока ~150мА, при напряжении 24В
- Модульное строение, обеспечивающее удобное приспособление к требованиям, удобное расширение и замена элементов
- 8 оптических портов, 3 порта RS485
- Топологии сети: звезда, двойная звезда, кольцо, двойное кольцо
- Поддержка аналоговых входов: 0-2В, 0,4-2В, 1-5В, 0-5В, 0-10В, 0-20 мА, 4-20 мА
- LCD индикатор и клавиатура для диагностики командоконтроллера
- Релейные выходы: Ui=30В, Ii=2А, Li=0, Ci=0
- Свето-звуковые устройства
- Число цифровых входов и выходов 256, аналоговых 32
Командоконтроллер MDJ315 является расшириной версией ET2000. MDJ315 может исполнять роль мастера по отношению к командоконтроллеру ET2000, что обеспечивает дальнейшее расширение количество обслуживаемых линий ввода-вывода информации. Большая вычислительная мощность, обеспечивает исполнение всех требований систем автоматизации горной отросли.
Краткие технические характеристики MDJ315:
- Возможность модификации программ On-line во время работы командоконтроллера
- Возможность программирования удоленного программирования
- Напряжение питания от 10 до 28В, малое потребление тока ~250мА, при напряжении 24В.
- Модульное строение
- 28 оптических портов, 11 портов RS485
- Топологии сети: звезда, двойная звезда, кольцо, двойное кольцо
- Поддержка аналоговых входов: 0-2В, 0,4-2В, 1-5В, 0-5В, 0-10В, 0-20 мА, 4-20 мА
- LCD индикатор и клавиатура для диагностики командоконтроллера
- Релейные выходы: Ui=30В, Ii=2А, Li=0, Ci=0
- Свето-звуковые устройства
- Возможность радиосообщения посредством модуля RTM-01
- Число цифровых входов и выходов 1024, аналоговых 256
Командоконтроллер MDJ6001 может программироваться на языке С. И может исполнять функции подчиненных командоконтроллеров или удаленных систем управления или сбора данных. В частотности MDJ6001 применяется для управления рудничными холодильными установками, насосными станциями, зумпфным водоотливом, околоствольным оборудованием, маневровыми узкоколейными железными дорогами и системами погрузки скипа.
Два оптоволоконных порта и один искробезопасный порт RS485, обеспечивают связь с искробезопасными командоконтроллерами ET2000, MDJ315 или иными системами автоматизации и сбора данных. MDJ6001 может исполнять роль преобразователя искробезопасной сети 485 в оптический сигнал или конвертора протоколов.
Краткие технические характеристики MDJ6001:
- Напряжение питания от 10 до 28В, малое потребление тока ~100мА, при напряжении 24В.
- Модульное строение
- 2 оптоволоконных порта, 1 порт RS485
- Топологии сети: звезда, двойная звезда, кольцо, двойное кольцо
- Поддержка аналоговых входов: 0-2В, 0,4-2В, 1-5В, 0-5В, 0-10В, 0-20 мА, 4-20 мА
- LCD индикатор и клавиатура для диагностики командоконтроллера
- Число цифровых входов и выходов 256, аналоговых 64
